概述

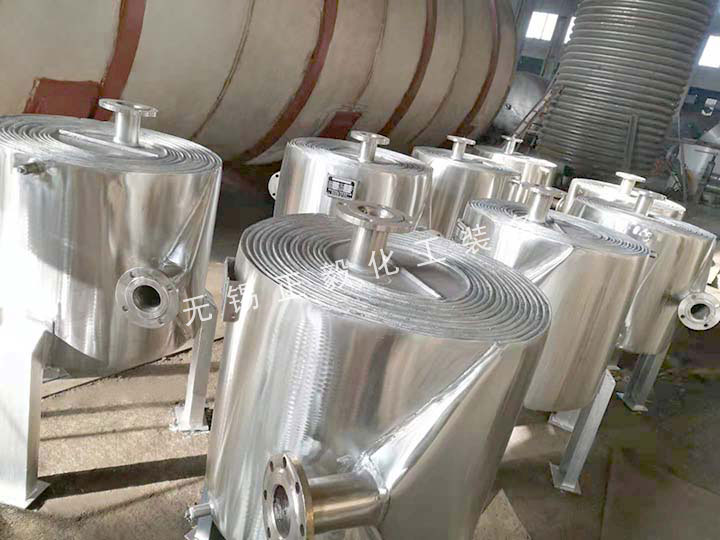

       螺旋闆式換熱器是一種高效換熱設備，适用氣-氣、氣-液、液-液，以及用于冷凝和液體蒸發傳熱。該産品具有傳熱效率高，污垢自清能力強，節能效果好，體積小、價格便宜，使用可靠等優點。産品廣泛适用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分爲不可拆式（Ⅰ型）螺旋闆式換熱器和可拆式（Ⅱ型、Ⅲ型）螺旋闆式換熱器。

結構性能
       1、本設備适用于：氣-氣，液-液，氣-液對流傳熱，可用于蒸汽冷凝和液體蒸發傳熱，化工，石油，醫藥，機械，電力，輕工和紡織等工業部門均可選用。

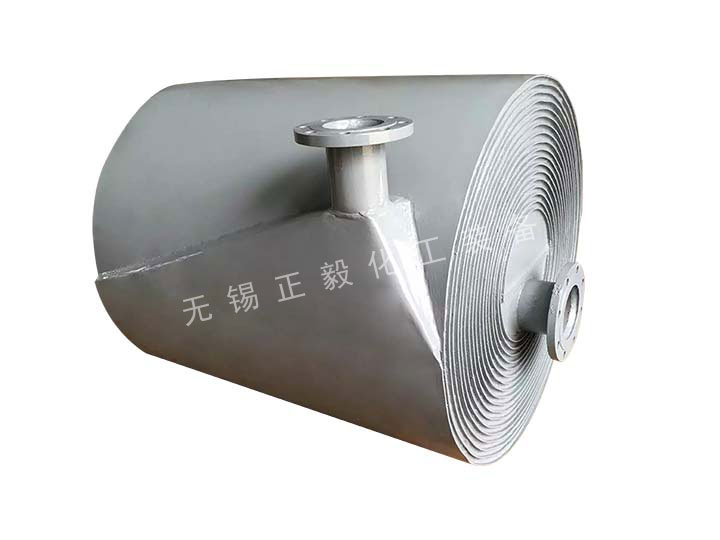

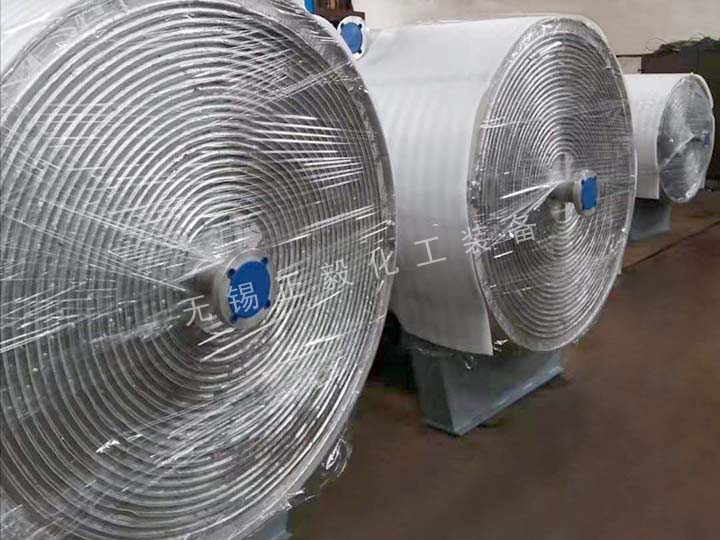

       2、本設備由兩張鋼闆卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，适用小溫差傳熱，便于回收低溫熱源并可準确地控制出口溫度。
       3、在殼體上的接管是切向結構，局部阻力小，螺旋通道的曲率是均勻的，流體在設備内流動沒有大的換向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
       4、螺旋通道的端面是焊接密封的，密封性能好，結構可靠。
       5、不易檢修，内部闆出現問題時極難修理，有些廠把設備兩端焊縫全部去掉，重新将闆展平補焊後再卷制，這樣做消耗的工時太大，因此選用螺旋闆換熱器防腐是重要的。
       6、不能進行機械清洗，生産實踐證明，螺旋闆換熱器與一般列管式換熱器相比是不容易堵塞的，泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道内沉積，分析其原因；一是因爲它是單通道雜質，在通道内的沉積一形成周轉環流就會提高至把它沖掉，二是因爲螺旋通道内沒有死角，雜質容易被沖出。
       7、因爲螺旋通道内有定距柱支撐通道間距，得以不讓纖維狀雜質（棉紗，草棍，樹葉等）進入換熱器内部。
       8、嚴格控制冷卻水出口溫度在結垢溫度以下。
       9、常用的清洗方法是用蒸汽吹淨或堿洗，蒸汽吹入要向接管，把雜質從設備内吹出。

基本參數
       螺旋闆換熱器的公稱壓力PN規定爲0.6、1、1.6、2.5Mpa（即原6、10、16、25kg/cm²）（系指單通道能承受的最大工作壓力）試驗壓力爲工作壓力的1.25倍。
       螺旋闆換熱器與介質接觸部分的材質，碳素鋼爲Q235A、Q235AF，不鏽鋼酸鋼爲SUS321、SUS304。其它材質可根據用戶要求選定。
       允許工作溫度：碳素鋼的t=0～+350℃，不鏽鋼酸鋼的t=-40～500℃，升溫降壓範圍按壓力容器的有關規定。選用本設備時，應通過洽當的工藝計算，使設備通道内的流體達到湍流狀态。（一般液體流速1m/Sec氣體流速10m/Sec）。
       單台設備不能滿足使用要求，可以多台組合使用，但組合時必須符合下列規定：
       并聯組合，串聯組合：設備和通道間距相同。
       混合組合：一個通道并聯，一個通道串聯。

螺旋闆式換熱器技術參數
